气流混合机

QM系列气流式混合设备是我公司的核心产品,适合于单、多品种粉体物料的混合工艺;是一种用于混合大批量干燥物料最快,最有效的混合设备,没有搅拌单元和叶片的磨损,这大大提高了混合机的寿命。混合效果由高压空气脉冲的持续时间和频率以及高压空气的压力和体积控制,这为QM系列气流混合机提供其他机械式混合机无与伦比的可控性。同时可集成输送功能,将需要混合的物料吸入到混合仓内,也可将混合好的物料压送至指定地点;还可以和上游配料系统与下游包装线配套使用,形成完整的粉体生产系统。
下载查看详细参数  >

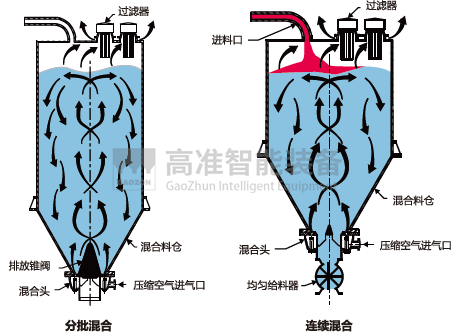

工作原理


image  image

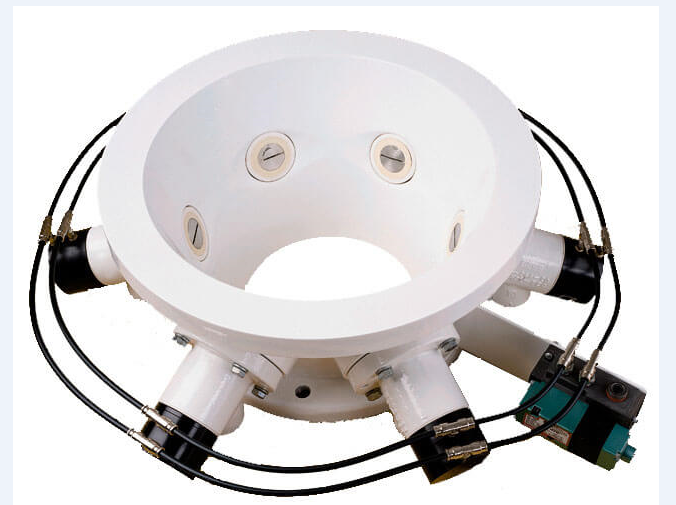

      压缩空气站供气,气流以脉冲方式通过混合头的喷嘴进入料仓,压缩气体沿锥形卸料阀的锥壁螺旋上升,物料收到螺旋式上升的压缩气体的冲击,随着压缩气体一起螺旋上升膨胀,在压缩空气膨胀到一定程度后物料向下沉降,一个脉冲的混合过程完成。一个脉冲结束后停顿固定时间(可调)又开始第二个脉冲的混合,依次循环操作,脉冲式压缩气体带动物料使物料翻转滚动(同时存在有扩散混合、对流混合或移动混合,其中对流混合或移动混合起主要作用)以至物料混合均匀。混合后的废气通过上方的过滤器处理后排放回大气或回收利用(氮气等保护气体)。

功能特点

◇ 全密闭混合:进料、出料均为连线密闭系统,无粉尘泄漏;

◇ 大容量:设备容量从几十升到几十立方不等,产能非常大

◇ 低能耗:单位能耗约为机械式混合机的30%-50%

◇ 混合效率高:可在 3~15 分钟内完成大批次物料的混合,CV<5%;

◇ 无死角设计:无凹陷圆孔、阴角残留等

◇ 运行可靠:仓体内部无运动部件,维护工作非常少。

◇ 污染风险小:混合机内无机械转动部件,无转动轴、轴封及润滑油,无污染风险;

◇ 破损率低:无搅动部件,极低的剪切力,对物料晶型可以有效保护,物料破损率 <0.1%。

◇ 无菌化混合: CIP清洗,符合GMP要求;智能化生产。
◇ 灵活性高: 用户可根据物料特性调整空气压力、脉冲时间、脉冲数量来达到最佳的混合效果。

混合效果

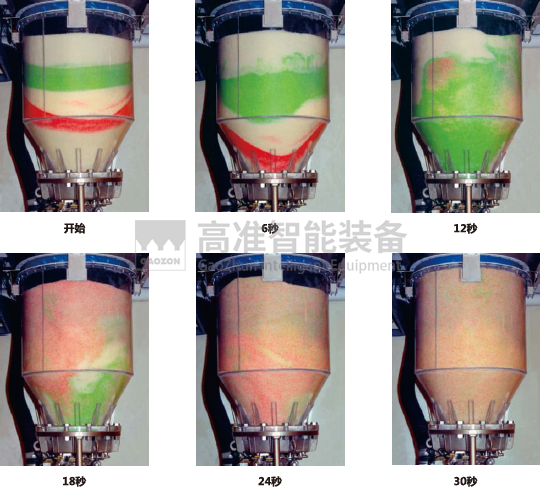

上面的一系列照片显示了不同颜色和密度的物料在混合机里快速混合。中间的物料向上提起并在顶部发生位移。同时在重力的作用下物料在混合机的侧壁上向下移动随着混合的继续,高速的运动是物料粒子在混合机内的位置变得随机从而彻底混合。

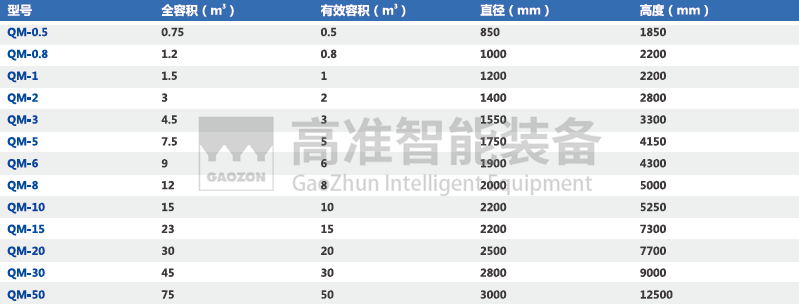

规格型号



适用行业

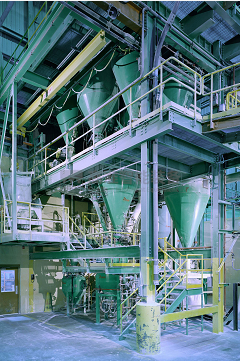

项目现场

   image    image   image
